无人机成就工程10倍效率,用科技赋能土方测量!

2020-01-16 10:55
合成-1(已转换)的副本

随着无人机应用在更多领域上后,越来越多的人开始期待它带来的变革,本次智建云将无人机应用到土方测量上,将改变传统测量方案,带来更为高效、精准的测量方法,让无人机成为数字管理化工具,助力土方成本管控,提效保质。

智建云无人机系统本次帮助V地产集团摆脱地形和主观因素影响,利用无人机土方测量来得到更准确客观的数据,并将其应用于前期拓投、规划设计、土方测量、施工进度管理等场景实现降本增效。

01

项目案例:V地产集团
精准土方测量

这是我们与V地产集团的第一个合作项目。Y项目背靠山体,地形复杂,最大高差近 30 米,土方工程成本预估达到数千万元,做好土方量计算很关键。

在应用无人机之前,Y项目为了达到比较准确的挖方估算,已经采用人工方式进行了两次测量,历时两周,两次结果相差 4 万方,按当地的土方造价80元/方计算,偏差达到了320万,无法为招标和成本估算提供一个准确客观的数据。
12

针对Y项目特殊地形,无人机土方测量从两方面保证精度:

1、数据的客观性:通过无人机数据采集、分析及应用平台,从地形数据采集到分析,全程自动透明,最大程度减少山地地形和人为因素影响。人工测量难免会漏测、少测,有主观因素影响,而无人机就像“上帝之眼”,能采集到客观的标高点数据,不重不漏。

04

2、测量采点密度:在数据客观有效的基础上,标高点数据越多,就越能准确还原地形表面的起伏变化。无人机在空中通过 RTK 和摄影测量技术获取标高点,可以按 3 米* 3 米甚至 1 米* 1 米采集标高点数据,数量是人工的数倍,结果自然更精准。

2

3、在测量效率上无人机更胜一筹:无人机土方测量36 分钟,24小时输出土方量计算结果,相比人工要一周才能出结果,效率提升了10倍。

05

4、与人工测量相比,无人机飞行一圈只需要20分钟,一天内就可以得出测量结果,而且输出水平与高程误差都能控制在3~4cm间,精度高时甚至可以1~2cm,完美符合工程管理对误差范围的10cm要求。

1

最终无人机土方计算结果为挖方量421456.26 方,填方量36443.06 方,相比人工估算结果,减少了 3 万方的预估挖方量,折合240万成本。每个测量点位都有据可依,最终结果获得Y项目一致认可,填挖方量数据被采纳为指导土方造价预算和工程招标的依据。

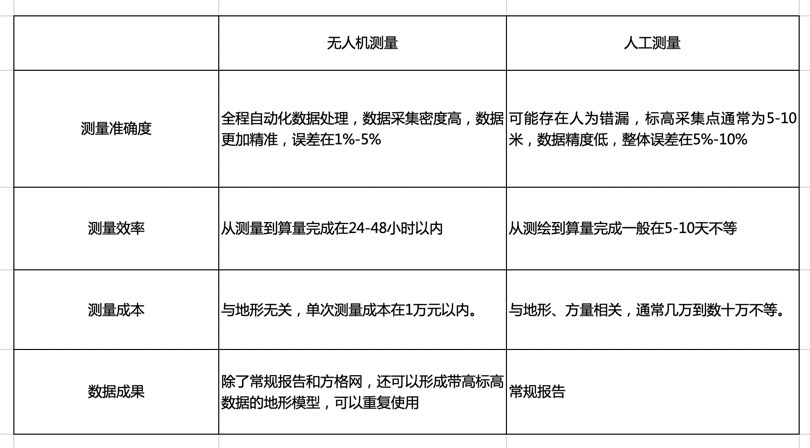

从这个案例我们可以看出对方人工测量具有以下优势:
1579142051714

无人机精准土方测量优势:

智建云的无人机云端核心算法可以剔除大量非地面标高点数据,明确误差范围,通过模式识别的方法来过滤机械、植被、建筑等与地表数据存在较大差异的“干扰”,集团仅仅1天便输出了土方测量结果,根据植被来估算后,明确计算误差范围仅在5%以内,为预估工程和成本分析提供了有效依据,当集团拿到智建云的无人机方案后,在接受大概30~60分钟的培训后,无需掌握测绘知识,就可以快速掌握操作流程。

总结:与传统测量相比,智建云所提供的无人机土方测量优势明显,数据处理精准而迅速,为项目提效保质,智建云期待与更多企业一起,将无人机得数据价值带入到更多得建筑工程项目中。
