实测实量初始化配置/任务创建


一、整体说明
目的:通过使用实测实量APP,实测人员在现场的实测实量过程中,要通过APP将实测数据实时录入到APP图纸上对应的位置上,完成实测数据的图纸原位标注,使得现场实测点位与图纸关联,可实现实测实量爆点图纸位置分布查看及爆点位置规律分析、实测爆点整改位置追踪等功能。

实现上面的目的,有二种配置方式:
一种直接创建任务,事前无需在图纸上进行预先布点,边测边描点,精准标记测区位置;

一种是预选进行在图纸上预先布置测点,每一个测区点代表的是一个构件,而布点规则为每面墙描一个测区,区域的中心描一个测区,窗、门各描一个测区,并给每一类的测区进行分类。

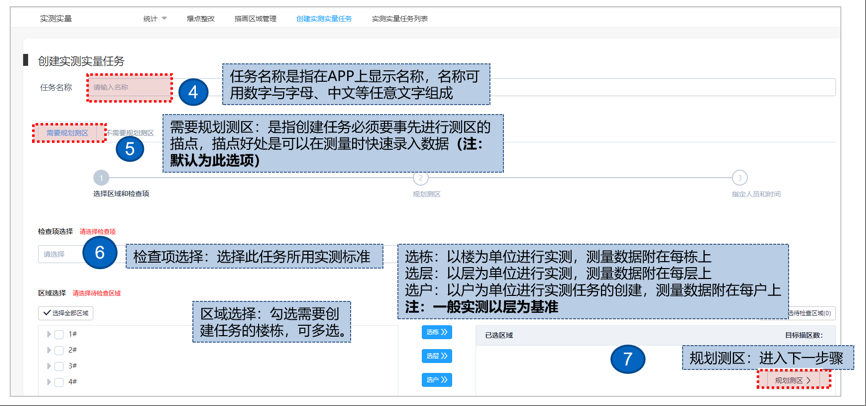

如下图:
图片 1

二、任务创建

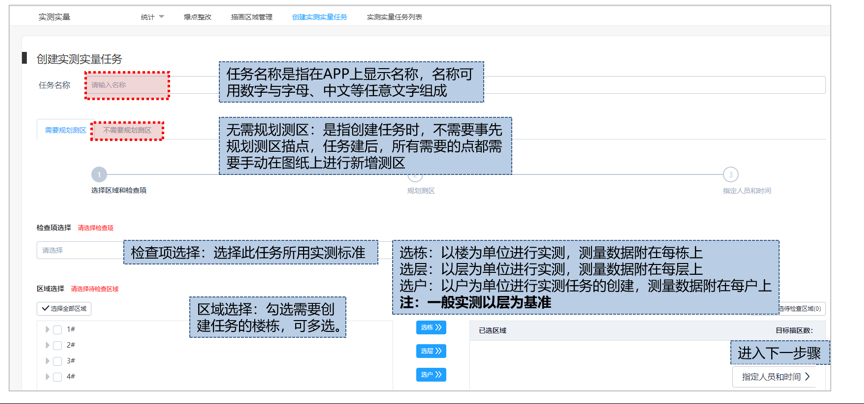

方式1:无需预先设置测区

图片 2

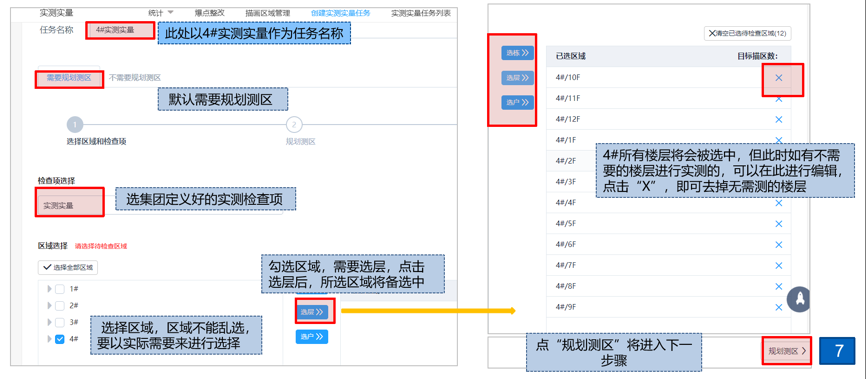

步骤:1.进入PC端点业务应用-实测实量-创建实测任务-点我知道了

图片 3

步骤:2.录入实测的任务名称;选择无需规划测区;选择检查项;选择区域,点指定人员和时间

图片 4

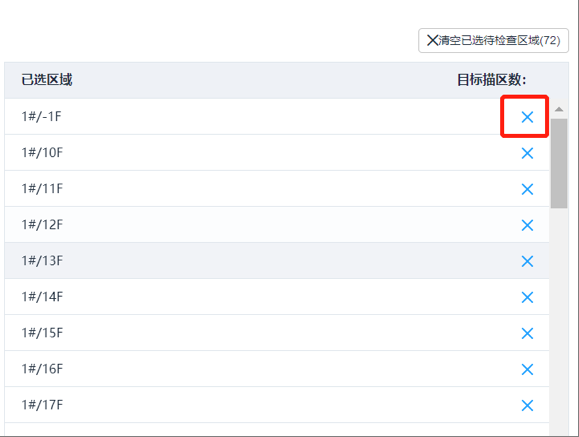

在选择区域这一步,如像负一层不需要进行实测可以点x去除,然后再点,指定人员和时间

步骤3:将不同人员进行分配置到不同的组别中,填写完毕,点生成任务即可。

检查人员:总包、监理、甲方分别进行选择,人员可以多选,但一个人不能同时在总包组又在其他组别中。

跟进人组:此组人员可查看到所有的各组产生的爆点清单,可对问题进行指派整改人,并可对爆点问题进行销项,以地产公司为例,一般将甲方与监理人员放进此组。

整改人组:此组一般放置整改人,以地产公司为例,一般放置的是总分包人员。
图片 5

完成任务创建

方式2:需预先设置测区布点

此种方式的整体分成二大步骤:
1.描划区域;
2.任务创建;在任务开始创建前必须要进行布点
图片 6

1.描划区域;
图片 7
                                   步骤:1.进入项目点”业务应用-实测实量”;
                    2.点“描画区域管理“;
                3.点”新增描画区域“
图片 8

步骤:4.选择要描画测区的楼栋区域
图片 9
                   步骤:5.在图纸上按规则进行分类描点;
6.点”快速全选“;
                                7.点”保存新增“完成描点的保存与复制
图片 10

完成保存后,描画的点,将会变成恢色,每一个点都有这一个点类型的标签号,用此方式描完其他各类的点,即可以进行创建任务

2、任务创建
图片 11
步骤:步骤:1.点”业务应用-实测实量;
                   2.点“创建实测实量任务“;
3.点”我知道了“
图片 12
步骤:4.输入任务名;
                 5.选择”检查项标准“;
                 6.选任务参与的区域;
     7.点”规划测区“

填写举例
图片 13
图片 14

步骤:8点”规划“,即进入测点与检查项绑定的操作页
图片 15
检查项绑定步骤:1.选定标签分类;
                                       2.勾选要绑定的检查项;
             3.点保存
图片 16

步骤:9点”测点绑定检查项“
图片 17
步骤:10.点”复制测区到相同图纸区域-勾选相同的图纸-复制“
图片 18
步骤:11.点进行复制,将所有相同的规划复制到相同的图纸上
图片 19
步骤:12.点指定人员和时间进入人员分组配置页
图片 20

步骤:13完成各检查组人员填写点生成任务

检查人员:总包、监理、甲方分别进行选择,人员可以多选,但一个人不能同时在总包组又在其他组别中。

跟进人组:此组人员可查看到所有的各组产生的爆点清单,可对问题进行指派整改人,并可对爆点问题进行销项,以地产公司为例,一般将甲方与监理人员放进此组。

整改人组:此组一般放置整改人,以地产公司为例,一般放置的是总分包人员。
图片 21

完成任务的创建

三、任务编辑
图片 22

在任务查看页,可对任务进行编辑,如点编辑任务名称,可对任各名称重新命名
图片 23

在任务查看页,点详情进入此页,在此可以对这一个任务的实测数据进行导出,并可调整各检查组、跟进人组、整改人组。
